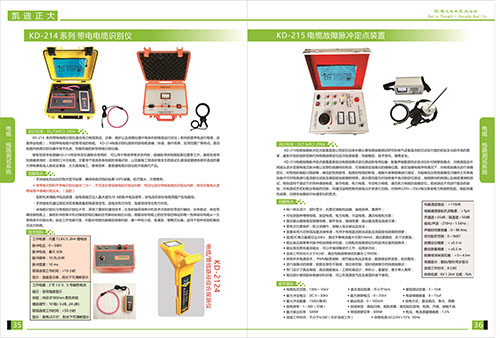

KD-215電纜故障脈沖定點裝置

KD-215電纜故障脈沖定點裝置是我公司結合自身長期從事電纜故障測試研究和電氣設備直流耐壓試驗方面經驗及當前市場的需求，最新開發的創新型換代純電纜故障定位定點檢測裝置，性能穩定，技術領先，便捷安全

KD-215電纜故障脈沖定點裝置是高低壓電纜故障定位測試的專用儀器，配備聲磁數顯同步定點儀測試的專用儀器，配備聲磁數顯同步定點儀針對燒穿故障點，閃絡高阻及中間接頭進水受潮等高壓脈沖難以擊穿的故障特別有效，可準確測定電纜故障點精準位置。能在故障電纜停電情況下，對電纜故障點進行準確定位，對電纜的高阻閃絡故障，高低組性的接地，短路和電纜的斷線，接觸不良等故障進行測試，為超高低壓電纜故障定點提供大功率·高壓脈沖可對電纜進行直流耐壓試驗及高阻接地故障燒穿。其主要功能為對絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試，特別適用于各種埋地電纜，架空電纜，電力電纜，市話電力電纜，通訊電力電纜的故障定位，現場測試不用進行復雜接線，。大多數測試方式和電壓等及的切換，均通過弱電控制內部高壓開關進行切換，對各種220V~35KV電壓等級電力電纜的低阻，高阻泄漏性故障，閃絡性故障進行快速定位和定點

純一體化設計，指針顯示，內置式儲能電容器，接線簡單，易操作

可檢測各種埋地電，按，架空電纜，通訊電纜和光纜

高壓輸出直接接至故障電纜，操作安全，接線簡單，輸出直流高壓連續可調

零電壓位置保護：防止誤操作，保障人身及被試品安全

裝置采用大功率高壓直流信號源，可用于電纜直流耐壓試驗及高阻接地故障的燒穿

直流DC電壓最高可達30KV，測是平衡電流最大可到100mA,測試更穩定，抗干擾能力更強

輸出電壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點

輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化

連續工作時間不少于4小時，滿足電纜故障測試最長工作時間

采用開關電源技術，PWM脈寬擊穿后不跳閘，恒功率控制，短時間燒穿任何電纜故障點

專門設計了高壓電纜，高壓插撥接頭；工程機箱設計，體積小，重量輕，便于單人攜帶

高壓部分使用固體絕緣材料封裝，可以在高原低氣壓及潮濕環境下使用

技術指標

電纜電壓范圍：100V~35KV

最大沖擊電壓：DC0~30KV

最大沖擊能量;1500J（焦耳）

放電頻率：1~6秒（可調）

最大輸出功率;500W

連續工作時間：不小于4小時（允許連續工作）

最長測試距離;不小于5Km

探測類型；高阻閃絡，高阻泄漏，高低阻抗接地，短路，開路，接觸不良

持續燒穿功率：800W

供電電源：AC220V±10% 50HZ

最短測試距離：5~10米

電容儲能能量：8~15μF

放電方式：直流高壓，單次。周期

電壓，電流測量精確度：1.5%
